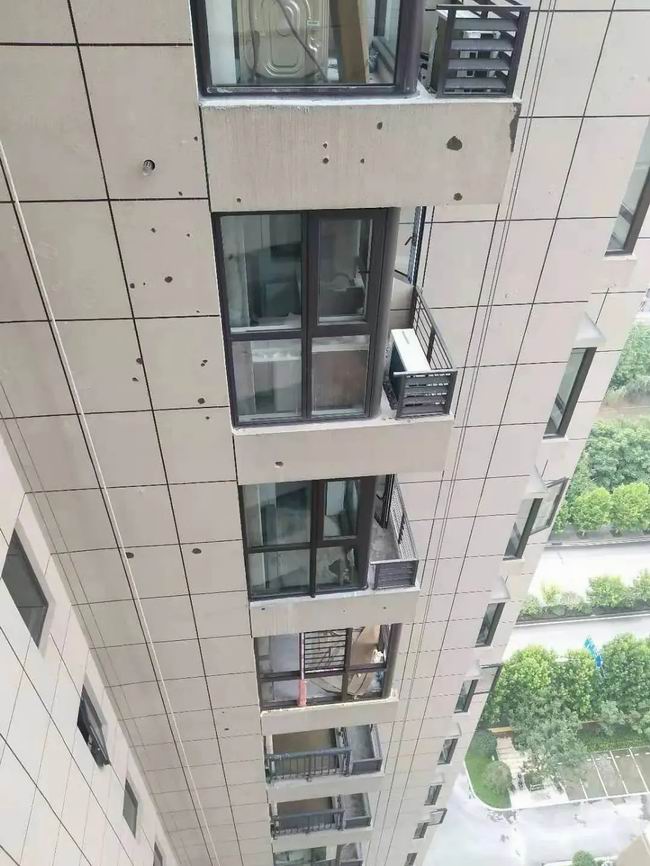

近日，由中铁房地产集团长沙置业有限公司岳麓分公司建设的长沙梅溪青秀三期小区出现“千眼墙”引发热烈关注。经过检测，该楼16层及以上混凝土骨料内含有作坊加工破碎的钢渣废弃颗粒，严重影响房屋的结构强度。

　　钢渣是什么？钢渣到底能不能作为混凝土的骨料？

　　其实，钢渣是炼钢过程中排放的工业废渣。当前，我国是产钢大国，但对于钢渣的回收利用一直处于较低水平，综合利用率仅在10%左右，相较于美德98%的有效利用率，仍有较大的追赶空间。

　　2020年9月，《中华人民共和国固体废物污染环境防治法》正式施行。其中规定：固体废物污染环境防治坚持减量化、资源化和无害化的原则。任何单位和个人都应当采取措施，减少固体废物的产生量，促进固体废物的综合利用，降低固体废物的危害性。

　　在绿色发展的趋势下，钢渣在某种程度上是一种放错地方的资源。将钢渣用作掺和料或骨料应用在混凝土中，既能减少工业废渣对土地的占用和环境的污染，降低混凝土的材料成本，又符合固废危废减量化、资源化、无害化的政策引领。

　　加之，近几年基础设施和城市化建设，对混凝土的需求日益增多，经过多年大规模开采，天然砂石资源逐渐减少。“砂石热”正在逐步走向高 潮。由于有着和天然砂石类似的强度，并存在一定的水硬胶凝性，且使用成本较低，钢渣成为施工方青睐之选，频频应用于建筑工程中。

　　尽管政策利好，市场前景广阔，但目前，钢渣作为混凝土骨料使用仍存在不少问题。由于钢渣易磨性差、活性组分的活性低、非活性组分的含量大、影响安定性的游离CaO和游离MgO含量较高，工程中使用钢渣作为骨料会导致钢渣骨料周围混凝土的剥落与开裂，且开裂时间与程度具有很大的不确定性，难以预测。

　　清华大学土木工程系王强教授指出，将钢渣用作混凝土骨料要非常慎重，至少要完成以下步骤，以确定钢渣是否可用和较大掺量。

　　（1）将钢渣磨细成为钢渣粉，钢渣粉的安定性检测合格（参照《钢铁渣粉》标准）；如果钢渣粉的安定性不合格，那么钢渣骨料不可用。

　　（2）随机选取至少100颗钢渣骨料进行压蒸试验（216℃、2MPa，至少6h），压蒸后出现明显开裂或破损的钢渣颗粒比例小于5%。

　　（3）蒸养和压蒸试验：如果有多个样本，可以先进行蒸养试验，如果蒸养试验的结果不合格，那么没必要再进行压蒸试验；如果样本很少，可直接进行压蒸试验。用钢渣骨料制备混凝土，养护至28d后进行蒸养试验（蒸养温度不低于80℃，蒸养时间不少于7d），蒸养后的混凝土无肉眼可见损伤。将通过蒸养试验的混凝土进行压蒸试验（216℃、2MPa，至少6h），压蒸后的混凝土无肉眼可见损伤，且强度降低幅度不超过10%。

　　同样，针对钢渣骨料引发的工程问题，东南大学材料学院教授张亚梅教授在“建筑垃圾资源化技术发展论坛”上呼吁业界以科学研究的结果指导固废在混凝土中的应用；施工单位要加强对原材料性能的检测，绝不贸然将不明来源、性能未知的固废应用于混凝土中。

　　在此背景下，钢渣等固废减量化、资源化、无害化的发展需要相关研究、技术的加持，以及科研机构、施工单位以及政府部门的共同努力。
